在國內陶瓷行業迅猛發展的當下市場，特別是建筑陶瓷行業，大型企業不斷涌現。為了降低能耗提高土地面積的使用率，各企業對各種磨礦設備的生產能力及能耗都提出了很高的要求，因此勞動強度低、產量大的陶瓷球磨機被廣泛使用。在建筑陶瓷行業，由于濕法連續式具有產量大，能耗低，占地面積少、自動化程度高、勞動強度低、環境污染少等優點，濕法連續式陶瓷球磨機的應用將取得較高的成就。

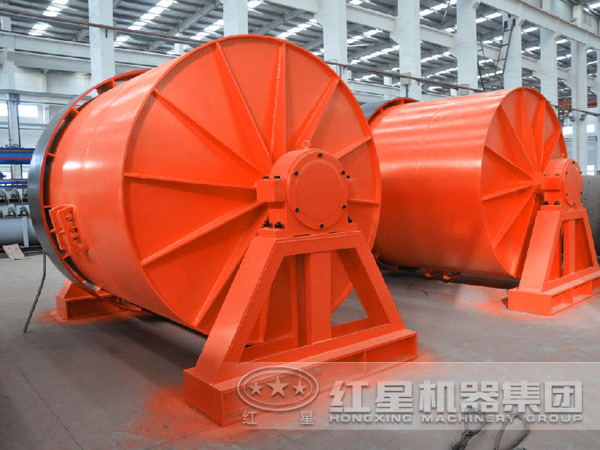

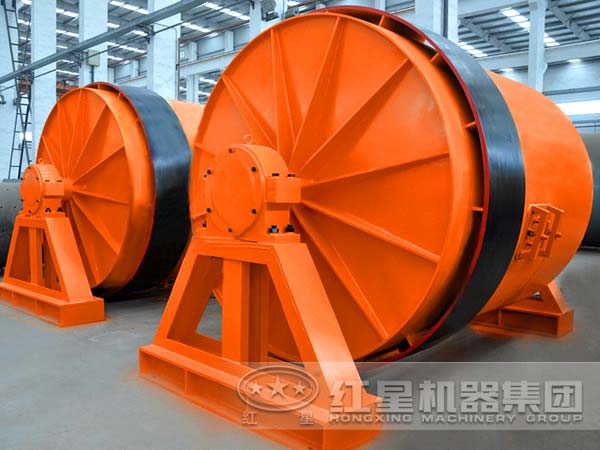

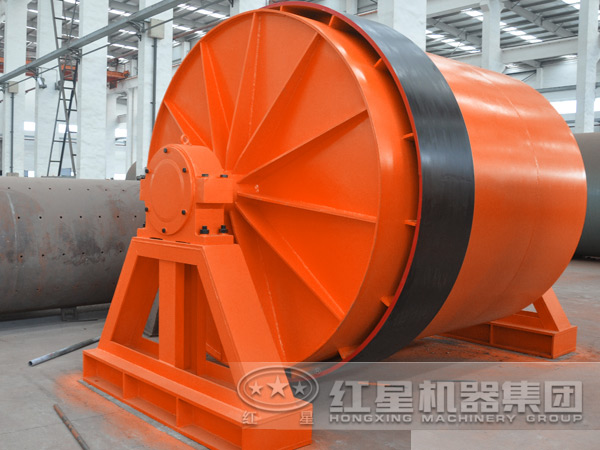

圖片實拍

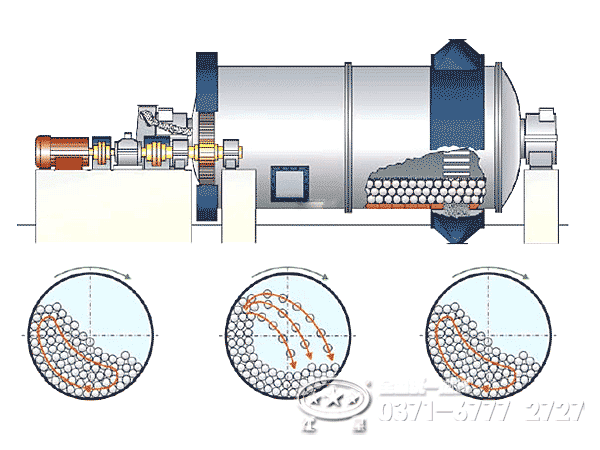

工作原理

電機通過減速裝置驅動筒體回轉，筒體內的碎礦石和鋼球在筒體回轉時受摩擦力和離心力作用被襯板帶到一定高度后由于重力作用，便產生拋落和瀉落，礦石在沖擊和研磨作用下逐步被粉碎。被粉碎的礦石經排料部分排出筒外。排出的礦物在螺旋分級機中經分級出合格產品后，粗砂通過聯合進料器再回到球磨機內繼續粉磨。供料機連續均勻地喂料，礦石經聯合進料器連續均勻地進入球磨機，被磨碎的物料源源不斷地 從陶瓷球磨機中排出。

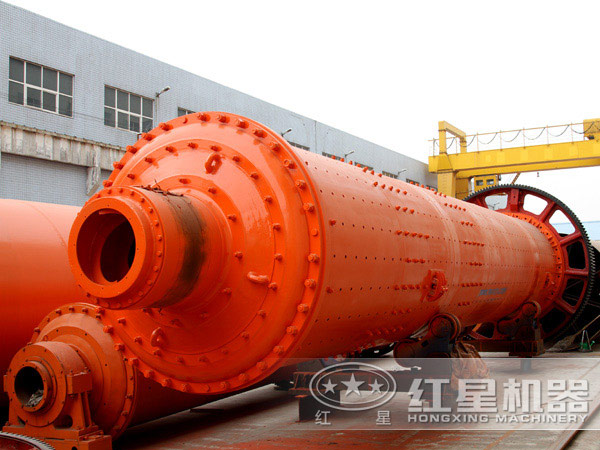

結構組成

陶瓷球磨機為臥式筒形旋轉裝置，由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。外沿齒輪傳動，兩倉，格子型球磨機。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工， 陶瓷球磨機 筒體內鑲有耐磨襯板，具有良好的耐磨性。

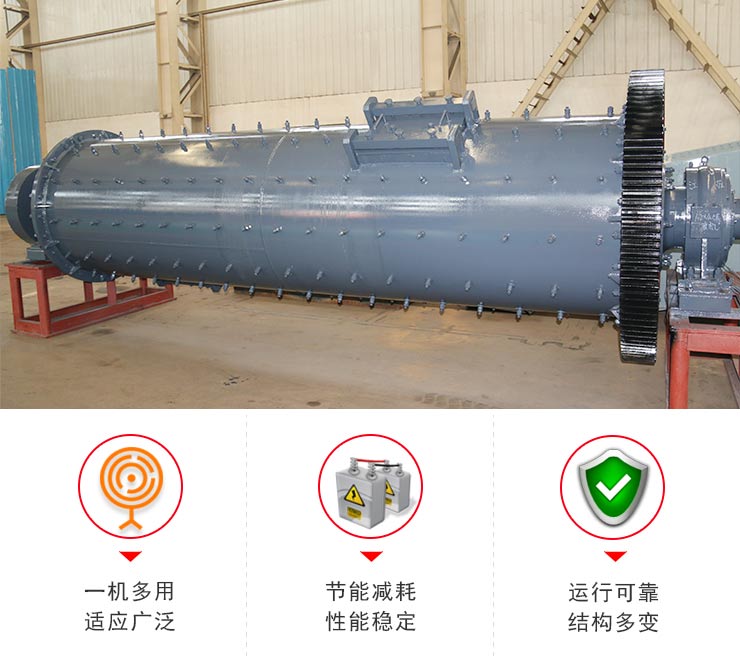

性能優勢

結構多變、一機多用

陶瓷球磨機主要用于物料的混合，研磨，產品的細度均勻，節省動力，既可干磨，也可濕磨。該機可以根據生產需要采用不同的襯板類型，以滿足不同需要。

節能減耗、性能穩定

河南陶瓷球磨機具有投資少，較同類產品節能省電，結構新穎，操作簡便，使用安全，性能穩定可靠等特點，適合于普通和特殊材料的混合及研磨作業。河南陶瓷球磨機價格合理，型號齊全，用戶可依據物料比重，硬度，并根據產量等因素綜合考慮選擇合適的陶瓷球磨機型號和襯板、介質類型。

操作要點

陶瓷球磨機如何保證合理地使研磨體對物料的沖擊和研磨作用分開，球磨出的料漿顆粒能滿足工藝要求。為滿足這一要求，主要從四個方面來考慮 ：

1、筒體分倉和筒體總長度：間歇式球磨機里的研磨體對物料的沖擊和研磨是同時進行的，當物料磨到一定細度時，物料對研磨體有一 定緩沖作用，從而降低了研磨體對物料的沖擊，并且很容易造成物料的過度研磨。而連續式球磨機里研磨體對物料的沖擊和研磨是分開進行的。在建筑陶瓷行業，筒體一般可分成兩個或三個倉，根據原料的難易磨程度和物料的進料粒度和出料粒度要求，每 個倉的長度和筒體總長都不是一成不變的，必須合理設計。

2、隔倉板：由于陶瓷原料的特性，隔倉板的設計也相當關鍵。筆者結合對國 內水泥行業濕法連續式球磨機所用隔倉板和水泥與陶瓷原料的研究，而設計出陶瓷行業連續式球磨機用隔倉板。陶瓷原料的難磨系數相對水泥 原料大，而料漿細度要求又要細得多。就料漿細度而言，水泥行業要求是過100目篩余小于7%，而建陶行業則是過250目篩余小于3%，這就勢必 要求物料在球磨機中停留時間要長。為此，相對水泥連續式球磨機而言，陶瓷行業連續式球磨機在分倉規律、筒體長度以及倉與倉之間的隔倉 板結構上均有差別。在陶瓷用隔倉板的設計中，只有當料漿顆粒磨至能懸浮于A′面以上時，才能通過蓖孔進入過渡腔并通過揚料板將物料卸至下一倉內。這樣一來，物料在筒體內停留時間加長了，且一定程度上能控制其料漿粒度而達到要求。

3、內襯和研磨體：襯板是用來保護筒體的，使筒體免受研磨體和物料的直接沖擊和摩擦。不同形式的陶瓷球磨機 襯板還可以改變研磨體在筒體內的運動狀態。（如拋落、下滑）而磨機的粉磨作用是靠研磨體對物料的沖擊和研磨來實現的。從研磨過程來看 ，各倉要求研磨體的運動狀態有所不同。進入磨機一倉的物料粒度都較大，這就要求研磨體具有足夠的沖擊能力，以后各倉物料粒度依此減小，則研磨體對物料的作用主要是研磨。在筒體轉速一定的情況下，只有將各倉襯板制成不同的表面形狀，再根據沖擊和研磨的機理配備不同大小的研磨體。使襯板與研磨體產生不同的磨擦系數，來改變研磨體運動狀態，從而提高粉磨效率。襯板及研磨體材料應選耐磨性能好的橡膠及 比重較大的高鋁球石。

4、采用閉路：球磨系統高產量及保證球磨出的料漿顆粒都能滿足要求是球磨的最終目的。

5、助磨劑的加入：如何使提高研磨效率的助磨劑均勻進入陶瓷球磨機內。由于物料是連續地進入球磨機，為使物料研磨效率達到理想值，助磨劑也必須是連續均勻地入磨機。為了使助磨劑能連續均勻地進入陶瓷球磨機，做了許多實驗，咨詢了許多廠家，發現絕大部分廠家使用的助磨劑，不管是粉劑還是水劑，都能溶于水。因此采用助磨劑溶于水的措施，先把定量助磨劑加入到定量的水箱里，用攪拌機充分?jǐn)嚢杈鶆颍颗浜靡幌渲┧芤簳r，就將其放入另一個工作水箱 ，用計量泵將助磨劑水溶液從工作水箱均勻地打入球磨機內，從而提高球磨效率。

安裝注意事項

陶瓷球磨機安裝時，首先應安裝主軸承。為了避免加劇中空軸頸的臺肩與軸承襯的磨損，兩主軸承的底座板的標高差，在每米長度內不應超過0.25毫米。其次，安裝球磨機的筒體部，結合具體條件，可將預先裝配好的整個簡體部直接裝上，也可分幾部分安裝，并應檢查與調整軸頸和球磨機的中心線，其同心誤差必須保證在每米長度內應低于0.25毫米。最后安裝傳動部零部件(小齒輪、鈾，聯軸節、減速器、電動機等)。在安裝過程中，應按產品技術標準進行測量與調整。檢查齒圈的徑向擺差和小齒輪的嚙合性能;減速器和小齒輪的同心度；以及電動機和減速器的同心度。當全部安裝都合乎要求后，才可以進行基礎螺栓和主軸承底板的最后澆灌。

技術參數
